에이스 허니콤 제습기

ACE-Honeycomb Dryer

정밀 제습, 소형에서 대형까지 Full-Line up
안정된 저 노점(-40℃~-50℃), 풍부한 풍량

Low dew point (-40°C ~ -50°C), abundant air flow
특징

  • 허니컴 로터 방식(Honeycomb Rotor Type)

    원통형 로터는 몰리시브로 성형된 허니컴 구조로 되어 있어
    내구성이 강하고 반영구적인 방식

  • 확실한 노점 보장

    안정된 노점 -40℃ 이상

  • 간단한 구조와 미려한 외관

    구조가 매우 간단하여 누구나 쉽게 관리할 수 있으며, 유지 보수가 용이

  • Touch 방식 구현으로 사용 편리성

    PLC와 그래픽 터치 패널을 입체화, 건조 이송 예약 기능, 경보 기능,
    크러닝 밸브 내장

  • Fool/Proof 대응 모델

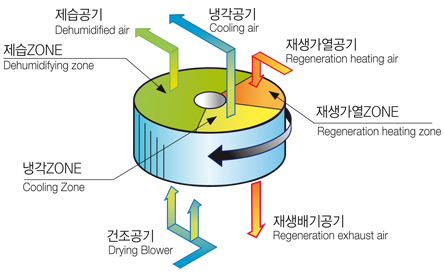

계통도

에이스허니콤제습기 계통도

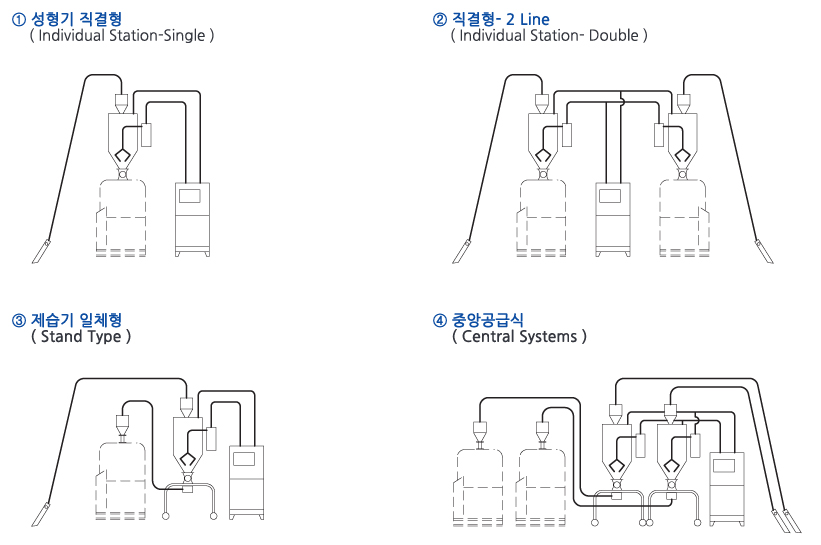

제습 건조기 설치방식

에이스허니콤제습기 사용메뉴얼

건조 조건 설명

조건 A / 여름철 주위 온도 20℃, 상대습도 80%에서 호파 드라이어로 건조
조건 B / 봄, 가을 주위 온도 12℃, 상대습도 70%에서 호파 드라이어로 건조
조건 C / 계절 무관 주위 공기 조건 무관, 공기 노점 -40℃인 제습 건조기로 건조
표준사양
형식 Model
사양 Spec		 UNIT HKAD-202 HKAD-205 HKAD-208 HKAD-210 HKAD-220
건조 풍량
(Air flow)		 m3/hr 50/60Hz 170/200 260/300 340/400 430/500 850/1000
건조 온도
(Drying Temperature)		 Max, ℃ MT Type 150 150 150 150 150
HT Type 180 180 180 180 180
허니컴 모델
(Honey Comb Model)		 HC- - 3520 4530 4530 6030 6030
로테이션 모터
(Rotation Motor)		 W - 25 25 25 25 25W-2
PIPE DIA 건조/재생/냉각 mm - 76/51/38 89/61/51 89/61/51 114/76/51 152/76/51
건조 브로워
(Drying Blower)		 kW - 1.9 2.6 6.3 6.3 12.6
재생 브로워
(Regeneration Blower)		 kW - 0.2 0.5 0.5 0.8 2.6
건조 히터
(Drying Heater)		 kW MT Type 9 18 18 24 40
HT Type 12 24 24 30 48
재생 히터
(Regeneration Heater)		 kW - 6 9 9 12 24
에어 쿨러
(Air Cooler)		 ℓ/min Kcal/hr 40/4,000 80/8,000 80/8,000 120/12,000 240/24,000
배관 경
(IN/OUT Size)		 A mm 20A x ∅16 25A x ∅19 25A x ∅19 25A x ∅25 32A x ∅32
제품 크기
(Dimensions)		 mm 가로(W) 700 800 800 900 1250
길이(L) 840 1000 1000 1200 1600
높이(H) 1550 1800 1800 1900 2300
적용 호파
(Application Hopper)		 Kg/b - 200~300K 400~600K 800K 1000~1500K 2000~3000K
· 공기 노점 및 성능은 외부 조건에 따라 달라짐 (온도27℃ 상대습도 70% 기준)
건조 성능표
원료명
Material		 건조 온도
Temp' (℃)		 초기 함수율
Initial (%)		 최종 함수율
Final (%)		 공기량
*K=m3/hr		 건조시간
Time (hr)		 건조량
Drying capacity in kg/hr
HKCD-101 HKAD-201 HKAD-202 HKAD-205 HKAD-208 HKAD-210 HKAD-220
ABS 80 0.3 0.02 1.5 2~3 67 67 113 167 200 267 534
CA 60~70 1 0.02 2.1 2~3 47 47 81 119 143 190 380
PA6,66 75~80 1 0.04 2 4~6 50 50 85 125 150 200 400
PBT 120~140 0.2 0.02 2 3~4 50 50 85 125 150 200 400
PC 120 0.3 0.01 1.5 2~3 67 67 113 167 200 267 534
PET 140~160 0.2 0.005 3 4~6 33 33 57 83 100 133 266
PETG 60~70 0.2 0.02 3.7 3~4 27 27 46 67 81 108 216
PMMA 80 0.2 0.02 1.5 3~4 67 67 113 167 200 267 534
POM 100 0.2 0.02 1.5 2~3 67 67 113 167 200 267 534
PPO 110~120 0.1 0.04 1.5 1~2 67 67 113 167 200 267 534
PPS 140~160 0.1 0.02 1.5 3~4 67 67 113 167 200 267 534
SAN 140~160 0.1 0.05 1.5 2~3 67 67 113 167 200 267 534
· K=m3/hr for a production of 1kg/h    - 상기의 건조 성능은 원료의 등급, 초기 함수율, 건조 온도에 따라 달라집니다.   · Option:Dew point meter (노점계)
