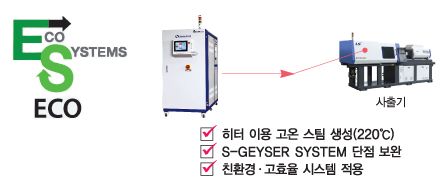

특징
-
가열 매체인 스팀을 생성하여, 금형의 온도를 급속 가열 및
급속 냉각시스템 적용
-
R/O 시스템 내장하여 Heater Life Cycle 단축을 방지 함.
-
고효율, 친환경 에너지 절약형으로 시스템 구성
-
다 기능화로 온도 및 시간 제어가 가능하며 사용의 편의성 적용
-
에너지 절약형 스팀 열 교환 방식 채택
-
에너지 효율 기존 모델 대비 20% 절감

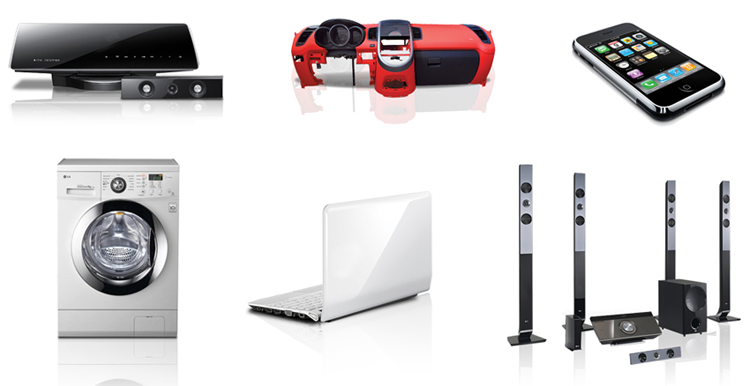

적용분야
성형 공정

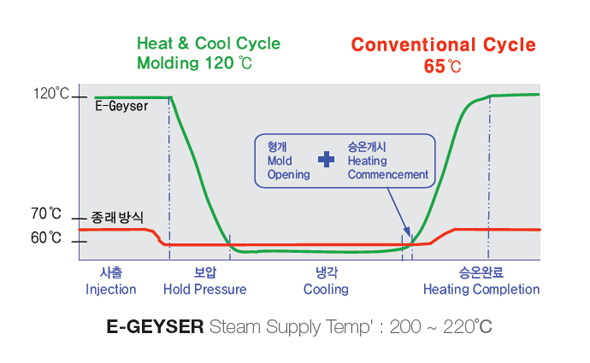

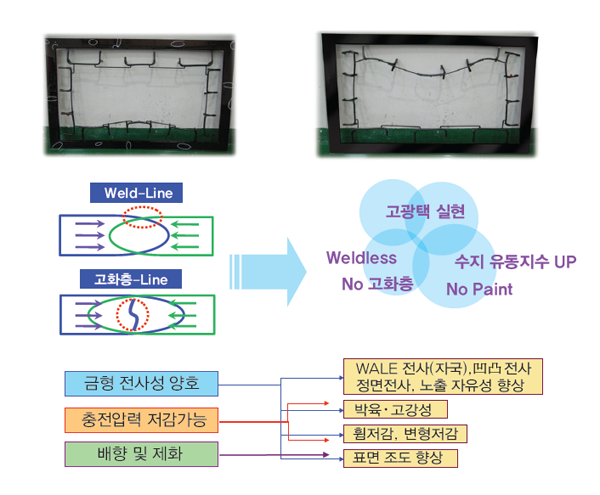

적용 사례 및 기술적 효과
표준사양
항목
Item |
단위
Unit |
형식
(Model) |
| HKEG-V200 |
HKEG-V300 |
HKEG-V500 |
HKEG-V700 |
HKEG-V900 |
| 스팀량 (Steam evaporation) |
kg/hr |
64 |
97 |
155 |
233 |
311 |
| 발생열량(Caloric) |
K㎈/hr |
43,000 |
64,500 |
103,000 |
154,800 |
206,400 |
| 사용 압력(Working Pressure) |
kgf/cm2 |
15 |
15 |
15~25 |
15~25 |
15~25 |
| 스팀 온도(Temp') |
Max ℃ |
211 |
211 |
211~220 |
211~220 |
211~220 |
| 히터(Heater) |
kW/h |
50 (25kW*2ea) |
75 (25kW*3ea) |
120 (30kW*4ea) |
180 (30kW*6ea) |
240 (30kW*8ea) |
| 쿨링 펌프(Cooling Pump) |
kW, lpm |
0.8, 85 |
1.1, 130 |
2.2, 150 |
3.0, 250 |
3.0, 250 |
| 급수 펌프(Inter Pump) |
kW, lpm |
3.0 Kw, 20 (L/min) |
| 냉각수 배관 경(Water Pipe Dia) |
A (mm) |
20 |
25 |
32 |
32 |
40 |
| 탱크 용량(Tank) |
ℓ |
100 |
160 |
300 |
350 |
350 |
| 전원(Power) |
V/Hz |
3Phase AC220V/380V/440V/50/60Hz |
| 제품 크기(Dimension) |
W x L x H
(mm) |
700 x 1450 x 1650 |
750 x 1900 x 1700
(1900) |
850 x 2050 x 1800
(2000) |
950 x 2100 x 1950
(2050) |
950 x 2100 x 1950
(2050) |
| R/O System (내장형) |
PPM |
- |
15 Under |
15 Under |
- |
- |
| 전원선(Power Cable Size |
Ampere/
Square |
100A/25Sq |
125A/50Sq |
225A/70Sq |
350A/120Sq |
400A/150Sq |
| · Option: Over 15 kgf/cm2 , 2- Zone Model |
|
|
